足の図面取り

　
　よーし、やっと卒業研究の計画書が終わって、久しぶりに手を出せるぞ〜！！！
　

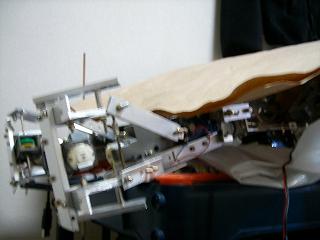

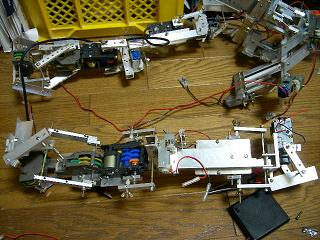

　足を外して、今回は図面を取ろう。
　これをやっておけば量産も楽になるし。
　
　学校のスクーリングで使うノートの次ページにでも書くぞ。

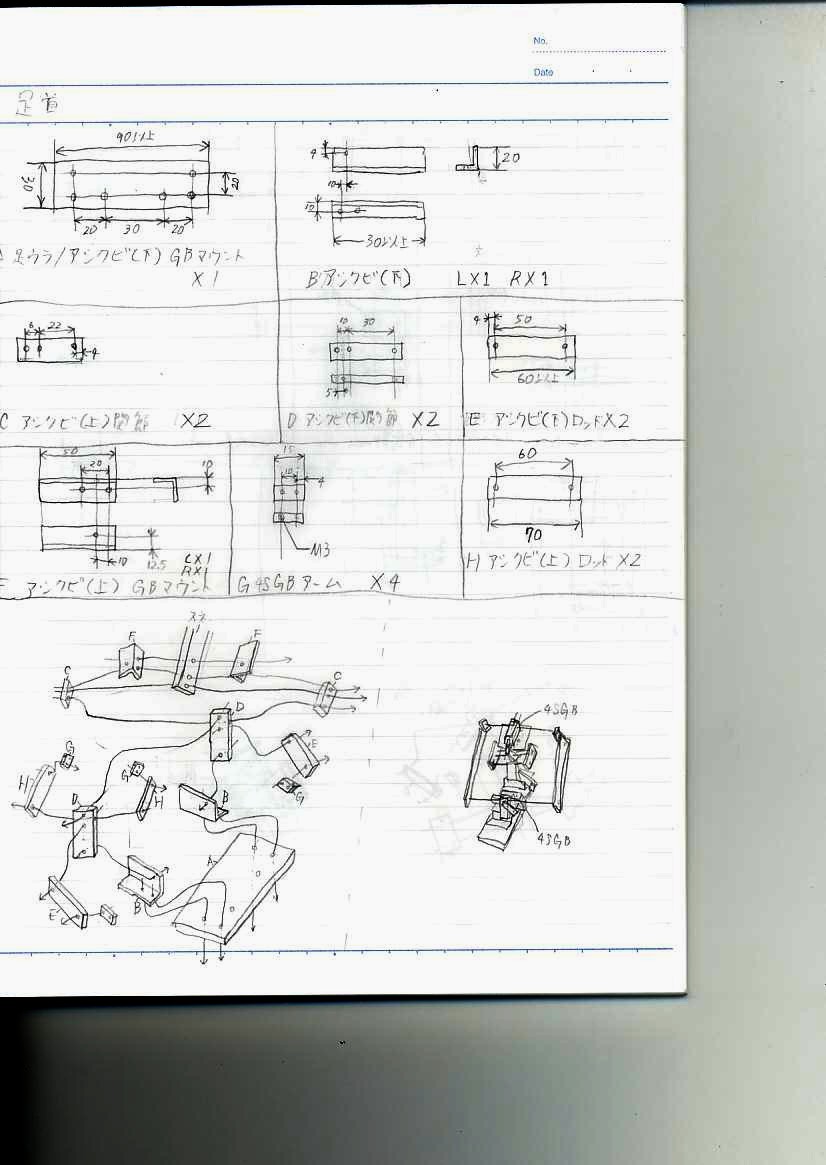

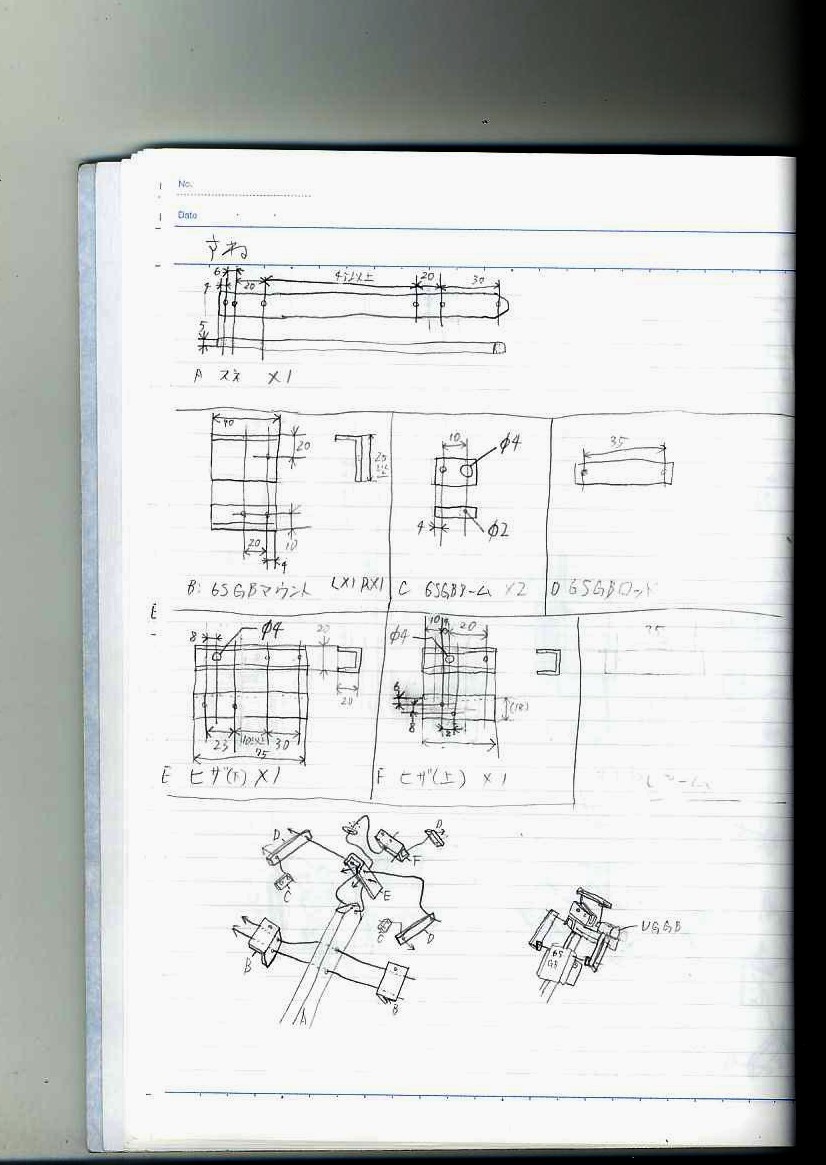

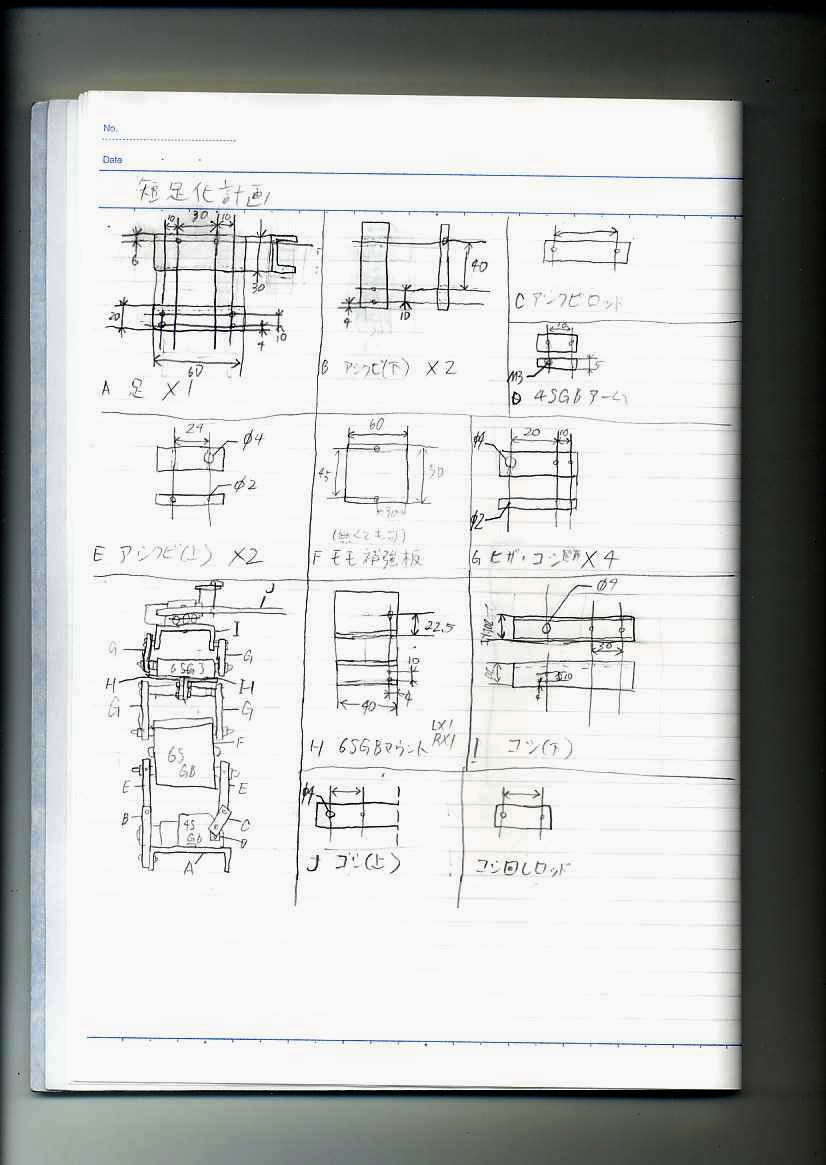

　というわけで、主に穴位置を確認するために太ももまでの図面をとったぞ。

• 数字の単位はミリです。
• 特に指示の無い穴位置はφ３（直径３ミリ）です。
• 図面指示がない場合は、いわゆるエホバの証人が「良心上の問題です」って言うレベルで自分の都合の良いようにやってくれ。
• 材料はアルミ製で、板材は５ミリ、アングル材は大抵２ミリくらいの厚さの物体です。
• 組み立て時は必要な分、Ｍ３のネジとナットやスペーサーを駆使して頑張って組み立てます。
• 一箇所、ボールベアリングを使っている場所がありますが、適当な大きさの鋼球とでかいリングワッシャとＭ４ネジの組み合わせをうまい具合にやって頑張ります。
• ちなみに今の文章を仕事で使うと怒られるのでやめたほうが良いです。
• 多分組めるけれど組めなくても責任取りません。
• 寸法誤差は頑張って最小限を目指してください。
